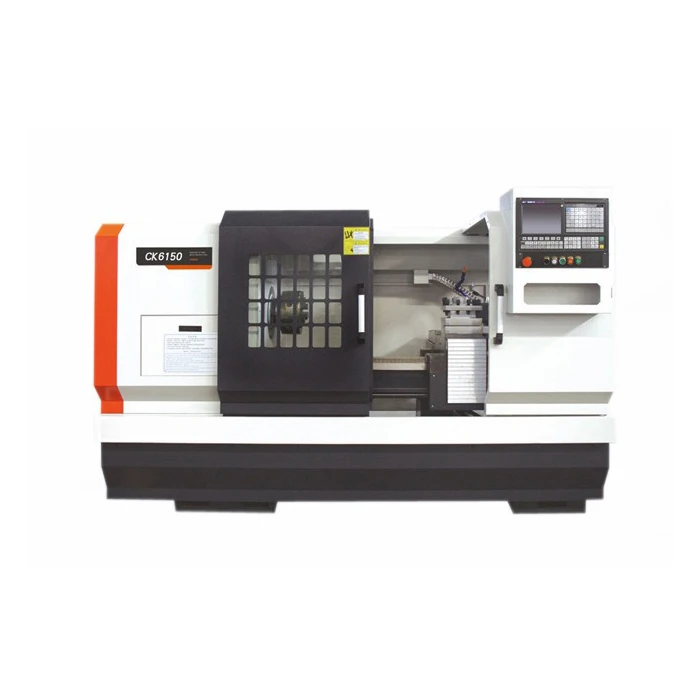

O torno CNC de mesa plana modelo CK6140 / CK6150 / CK6160 / CK6163 / CK6180 / CK61100 / CK61125 é feito de ferro fundido de alta resistência, adicionado com materiais especiais de cobre e cromo, o que melhora efetivamente a resistência ao desgaste e a estabilidade da máquina-ferramenta.

Parâmetro de especificação

Especificação	Unidade	CK6140	CK6150	CK6160
Balançar sobre a cama	milímetros	400	500	600
Balançar sobre o slide cruzado	milímetros	220	250	395
Máx. diâmetro de giro	milímetros	400	500	600
Máx. comprimento da peça	milímetros	550/750	1000/1500/2000	1000/1500/2000
Máx. comprimento de giro	milímetros	420/620 (mandril)	850/1350/1850	850/1350/1850
Nariz do fuso		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Diâmetro do furo do fuso	milímetros	48/82	82/130	82/130
Conicidade do furo do fuso	milímetros	Pinça / Métrica 90	Métrica 90/ Métrica 140	Métrica 90/ Métrica 140
Faixa de velocidade do fuso	rpm	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Modo de mudança de fuso		Intenso	Intenso	Intenso
Motor de fuso	kw	5.5	7.5	7.5
Avanço rápido X/Z	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Curso do eixo X	milímetros	280	280	320
Curso do eixo Z	milímetros	550/750	1000/1500/2000	1000/1500/2000
Tipo de guia		Trilho rígido	Trilho rígido	Trilho rígido
Capacidade da torre		4	4	4
Diâmetro da manga do cabeçote móvel	milímetros	60	75	75
Travessia de pena	milímetros	100	150	150
Pena cônica		MT4	MT5	MT5
Dimensão da máquina	milímetros	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Peso líquido	kg	1900/2200	2700/3100/3300	2800/3200/3400

Item	Unidade	CK6163	CK6180	CK61100	CK61125
Máx. balançar sobre o diâmetro da cama	milímetros	Φ630	Φ800	Φ1000	Φ1250
Máx. balançar sobre o diâmetro do slide	milímetros	Φ350	Φ480	Φ620	Φ870
Máx. comprimento da peça	milímetros	1000/1500/2000/3000	1500/2000/3000/5000
Máx. comprimento de giro	milímetros	850/1350/1850/2850	1350/1850/2850/4850
Distância entre o centro do fuso para guiar	milímetros	315	400	500	625
Distância entre o centro do fuso e o solo	milímetros	1145	1130	1150	1275
Largura da guia da cama	milímetros	550	600	755	755
Diâmetro do fuso através do furo	milímetros	104	104	130	130
Nariz do fuso		C11/A211	C11/A211	A2-15	A2-15
Faixa de velocidade do fuso	rpm	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Etapa de velocidade do fuso		4 marchas, contínuas
Mudança de marcha		Manual/Automático	Manual/Automático	Manual	Manual
Servo motor principal	kw	11 kW	11 kW	22 kW	22 kW
Velocidade rápida do eixo X	m/min	4	4	4	4
Velocidade rápida do eixo Z	m/min	8	8	6	6
Avanço do eixo X mín. unidade de configuração		0,001 mm	0,001 mm	0,001 mm	0,001 mm
Avanço do eixo Z mín. unidade de configuração		0,001 mm	0,001 mm	0,001 mm	0,001 mm
Diâmetro da manga do cabeçote móvel	milímetros	φ100	φ100	φ160	φ160
Curso da manga do cabeçote móvel	milímetros	250	250	300	300
Conicidade do furo da manga do cabeçote móvel		Morse 5	Morse 6	Morse 6	Morse 6
Poste de ferramenta elétrica	tipo	Quatro estações verticais	Quatro estações verticais	Quatro estações verticais	Quatro estações verticais
	tempo de troca de ferramenta	3.6S	3.6S	3.6S	3.6S
	tamanho	250*250	250*250	300*300	300*300

Característica do produto

Cada ponto de lubrificação adota um dispositivo de lubrificação automática forçada para lubrificação quantitativa de ponto fixo do parafuso de avanço e do trilho-guia. Quando há um estado anormal ou a quantidade de óleo é insuficiente, um sinal de alerta é gerado automaticamente.

Esta série de máquinas-ferramentas é o principal produto maduro de exportação. Toda a máquina possui estrutura compacta, bela aparência, grande torque do fuso, alta rigidez, desempenho estável e confiável e excelente retenção de precisão.

O design otimizado do cabeçote, adequado para torneamento de peças de disco e eixo, pode processar linha reta, arco, rosca métrica e rosca multi-cabeça, adequado para torneamento de peças de disco e eixo com formas complexas e requisitos de alta precisão.

O trilho guia da máquina-ferramenta e o trilho guia da sela são feitos de trilho rígido de materiais especiais, por endurecimento de alta frequência, resistência ao desgaste superduro, durabilidade e boa precisão de processamento.
