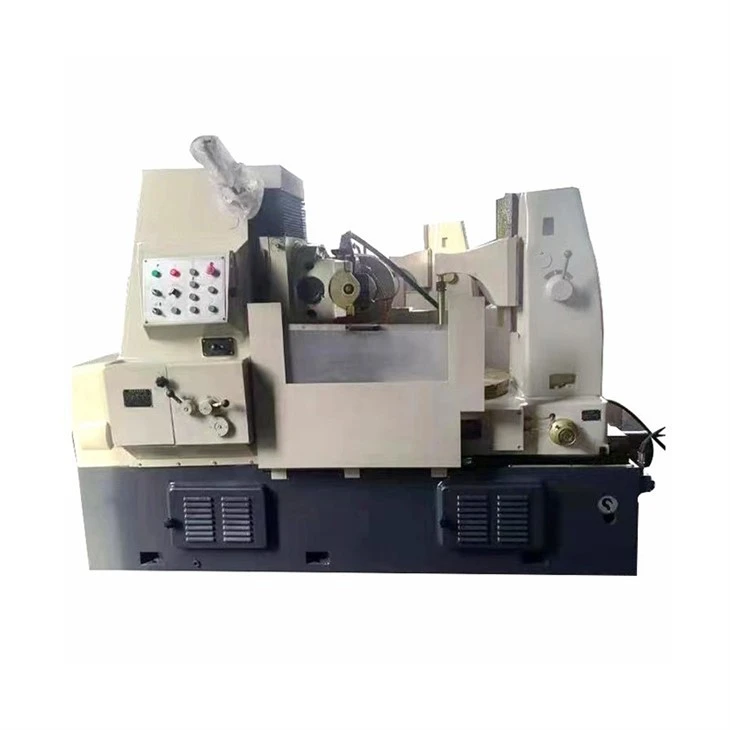

A fresadora de engrenagens modelo Y3150/Y3180 é adequada para grandes lotes e produção única de engrenagens cilíndricas de dentes retos e helicoidais, engrenagens helicoidais e rodas dentadas.
Parâmetro de especificação
|
Especificação |
Y3150 |
Y3180 |
|
Máx. diâmetro da peça de trabalho |
500 milímetros |
620/800mm |
|
Máx. módulo |
8mm |
8/10mm |
|
Máx. largura dos dentes |
250 milímetros |
300 milímetros |
|
Diâmetro/comprimento máximo da fresa |
160/160mm |
180/175mm |
|
Diâmetro da mesa de trabalho |
510 milímetros |
625 milímetros |
|
Velocidade/etapas do fuso |
40~250rpm/9 |
40~250rpm/9 |
|
Máx. deslocamento axial da placa |
55 milímetros |
55mm |
|
Motor principal |
5,5 kW/1500 rpm |
5,5 kW/1500 rpm |
|
Distância entre o eixo da fresa e a superfície da mesa de trabalho |
235~535mm |
240~590mm |
|
Distância central entre a placa e a mesa de trabalho |
20 ~ 330 mm |
50% 7e500mm |
|
Distância entre a face final do contraponto e a superfície da mesa de trabalho |
380% 7e850mm |
400% 7e720mm |
|
Diâmetro do furo da mesa de trabalho |
80 milímetros |
80 milímetros |
|
Máx. ângulo de rotação da placa |
240 graus |
240 graus |
|
Diâmetro do diâmetro dos mandris da placa |
22, 27, 32mm |
22, 27, 32, 40 mm |
|
Diâmetro do mandril de trabalho |
30mm |
35mm |
|
Dimensões totais L*W*H(mm) |
2450*1272*1790 |
2600*1400*1940 |
|
Peso bruto/peso líquido |
5300kg/4500kg |
6300kg/5700kg |
Característica do produto
1. A máquina é caracterizada por boa rigidez, alta precisão de trabalho, fácil operação e manutenção.
2. A máquina pode ser operada não apenas com corte para frente e para trás, mas também com avanço axial ou radial.
Perfil de companhia
Dalian Haidi Machinery Codd., Ltd é um fabricante profissional especializado no desenvolvimento, pesquisa e produção de torno vertical de coluna única, torno vertical de coluna dupla, torno horizontal, mandriladora, centro de usinagem, fresadora de engrenagens. Os produtos pesquisados por nossa empresa apresentam vantagens como grande variedade, especificações completas, tecnologia avançada e excelente qualidade.
A Haidi Machinery cobre uma área de construção de 30 000 metros quadrados. Agora temos mais de 200 funcionários, incluindo 11 engenheiros seniores, 8 funcionários administrativos seniores e mais de 160 trabalhadores técnicos.
Nossa fábrica possui forte resistência e excelentes equipamentos de processamento. As máquinas-ferramentas produzidas por nossa fábrica são vendidas em todo o país e no mundo. O design avançado, confiável, operação simples, uso flexível, alta precisão, desempenho de alto custo e serviço pós-venda perfeito ganharam elogios unânimes dos usuários.
Nossa própria fábrica de fundição tem uma produção anual de mais de 20000 toneladas. Nossa empresa é a maior empresa especializada na fundição de máquinas-ferramenta no sul de Liaoning. Nesse ínterim, ofereceu grande apoio para acelerar a pesquisa e produção de produtos de nossa empresa e deu uma grande contribuição para fornecer produtos aos clientes no menor tempo possível.
A Haidi Machinery segue o princípio de "inovação independente, governar as empresas pela boa virtude e prosperar as empresas pela boa fé". Trabalharemos arduamente e persistentemente para inovar e avançar e nos esforçaremos para nos tornarmos uma empresa de primeira linha. Gostaríamos de trabalhar de mãos dadas com todos os nossos amigos para um futuro brilhante.
