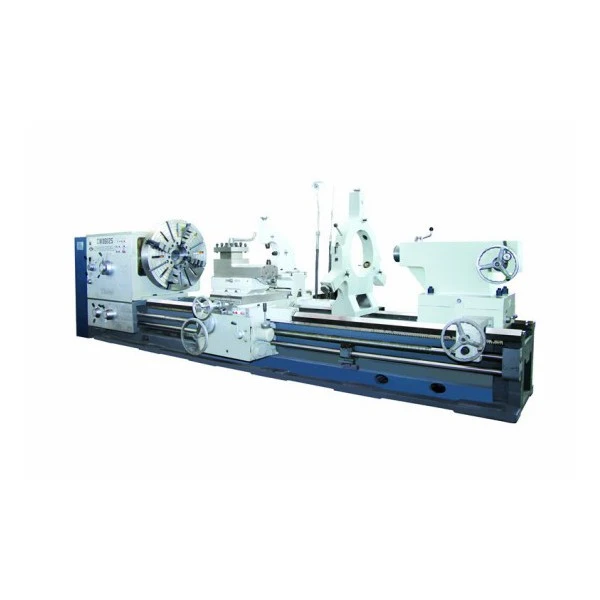

O torno manual pesado modelo CW61100B / CW61125B / CW61140B / CW61160B pode realizar todos os trabalhos de torneamento, pode girar várias partes da face final, círculo externo, orifício interno de várias roscas comuns - rosca métrica, polegada, módulo e passo de diâmetro.
Parâmetro de especificação
|
Item |
CW61100B |
CW61125B |
CW61140B |
CW61160B |
||||||||
|
Balançar sobre o diâmetro da cama |
1000mm |
1250 milímetros |
1400 milímetros |
1600 mm |
||||||||
|
Largura da cama |
755 milímetros |
755 milímetros |
||||||||||
|
Máx. peso da peça de trabalho |
6.000 kg |
6.000 kg |
||||||||||
|
Distância central |
1500/3000/5000/6000/8000mm |
1500/3000/5000/6000/8000mm |
||||||||||
|
Máx. comprimento de giro |
1350/2850/4850/5850/7850mm |
1300/2800/4800/5800/7800mm |
||||||||||
|
Max.swing sobre deslizamento cruzado |
615 mm |
865mm |
1000mm |
1200 milímetros |
||||||||
|
Diâmetro do furo do fuso |
∮130 mm |
∮130 mm |
||||||||||
|
Conicidade do fuso |
1:20 Métrica nº 140 |
1:20 Métrica Nº 140 |
||||||||||
|
Velocidades do fuso |
21 tipos 3.15-315 r/min |
21 tipos 3.15-315 r/min |
||||||||||
|
Curso transversal do poste inferior da ferramenta |
630 mm |
630 mm |
||||||||||
|
Curso de poste de ferramenta para cima |
300 milímetros |
325 milímetros |
||||||||||
|
Seção da haste da ferramenta |
45*45mm |
45*45mm |
||||||||||
|
Diâmetro da manga |
∮160 mm |
∮160 mm |
||||||||||
|
Conicidade da manga |
Morse 6 |
Morse 6 |
||||||||||
|
Viagem de manga |
300 milímetros |
300 milímetros |
||||||||||
|
Motor principal |
22 kW |
22 kW |
||||||||||
|
Motor de alimentação rápida |
1,5 kW |
1,5 kW |
||||||||||
|
Comprimento da peça |
1500mm |
3000 mm |
5000mm |
6.000 mm |
8.000 mm |
1500mm |
3000 mm |
5000mm |
6.000 mm |
8.000 mm |
||
|
Comprimento da máquina |
4600 mm |
6100 mm |
8100 mm |
9100 mm |
11100 mm |
4600 mm |
6100 mm |
8100 mm |
9100 mm |
11100 mm |
||
|
Largura |
2150 mm |
2.275 mm |
2350 mm |
2.450 mm |
||||||||
|
Altura |
1700 mm |
1825 mm |
1900 mm |
2.000 mm |
||||||||
|
Peso da máquina |
8.2/ 10.2t |
10.7/ 11.9t |
13/ 14.5t |
13.7/ 15.4t |
15.7/ 17.9t |
11/ 11.9t |
12.8/ 13.9t |
15.6/ 16.9t |
16.6/ 18t |
19.2/ 20.8t |
||
Característica do produto
O descanso superior da ferramenta do torno para serviço pesado pode ser usado para cortar o cone curto individualmente. Também disponível em suporte de ferramenta e avanço longitudinal com motor girando cônico longo. Além disso, também pode realizar perfuração, agrupamento, mandrilamento e outros processos.
A máquina pode trabalhar aço, ferro fundido e metais não ferrosos e outros materiais.
A precisão dimensional das peças processadas por esta máquina-ferramenta pode atingir o nível IT7, podendo obter menor rugosidade superficial.
Introdução
A máquina-ferramenta pode realizar o trabalho de torneamento, pode cortar as várias partes da superfície final, círculo externo, furo interno, todos os tipos de roscas métricas, britânicas, modulares e de diâmetro comumente usadas, etc.
O porta-ferramentas superior pode ser usado independentemente para tornar o cone curto. Também pode ser usado com o porta-ferramentas superior e avanço longitudinal para manobrar e girar o cone longo. Além disso, também pode realizar perfuração, agrupamento, perfuração e outros processos.
Este torno pode ser usado para usinagem de aço, ferro fundido e materiais metálicos não ferrosos.
A precisão dimensional das peças processadas nesta máquina pode atingir o nível IT7 e a rugosidade da superfície pode ser pequena.
